Стандартна шпонка серії B LH-FGG
Характерною особливістю цієї серії роз’ємів є система ключа, яка забезпечує більшу щільність контакту та запобігає будь-яким помилкам у вирівнюванні. Різноманітні варіанти ключів запобігають небажаному перехресному сполученню подібних з’єднувачів. Також можливе використання обтискних контактів для скорочення часу монтажу кабелю. Ці серії роз’ємів включають діапазон від 0B до 5B, а також 00 багатополюсний і 2G (скорочена версія серії 2B), також доступні деякі вакуумно-герметичні моделі.
Серія B JH-FGG пропонує гнучкий, практичний, міцний і надійний круглий багатополюсний роз’єм для додатків, які потребують швидкого та надійного замикання Push-Pull.
Система самозамикання дозволяє з'єднати роз'єм, просто вставивши штекер аксіально в гніздо.
Після міцного замикання з’єднання неможливо розірвати, потягнувши за кабель або будь-яку іншу складову частину, окрім зовнішньої роз’ємної втулки.
Це робить його ідеальним вибором для процесів виробництва та тестування напівпровідників, тестування та вимірювання, приладів, медичних пристроїв, досліджень та аудіо/відео додатків.
ОСНОВНІ РИСИ:
Роз'єми серії B забезпечують такі основні функції:
– безпека самофіксуючої системи Push-Pull – багатополюсні типи від 2 до 64 контактів
– контакти для пайки, обтиску або друку (прямі або колінчасті) – висока щільність упаковки для економії місця
– Екранування на 360 градусів для повного захисту від ЕМС. – система ключа (стандарт ключа «G»)
– кілька ключових параметрів, щоб уникнути перехресного сполучення подібних роз’ємів для вирівнювання роз’ємів
Розділ частини, що показує внутрішні компоненти
| НІ. |
Стаціонарна розетка |
Пряма вилка |
| 1. |
Зовнішня оболонка |
Зовнішня оболонка |
|
2. |
земляний вінець |
втулка-засувка |
| 3. |
стопорне кільце |
цангова гайка |
|
4. |
шестигранна гайка |
розділений носій вставки |
| 5. |
стопорна шайба |
ізолятор |
| 6. |
ізолятор |
чоловічий контакт |
| 7. |
жіночий контакт |
цанга |
Технічні характеристики
Механіко-кліматичний
Характеристика Значення Стандарт
Endurance >5000 циклів IEC 60512-5 тест 9a
Вологість до 95 відсотків при 60 градусах С
Діапазон температур - 55 градусів C плюс 250 градусів C
Стійкість до вібрації 10-2000 Гц, 15 г IEC 60512-4 тест 6d
Ударостійкість Ударостійкість IEC 60512-4 тест 6c
Випробування на корозію сольовим туманом > 144 години IEC 60512-6 випробування 11f
Індекс захисту (сполучений) IP50 IEC 60529
Кліматична категорія 55/175/21 IEC 60068-1
Електричний
Характеристика Значення Стандарт
Екранування at 10 MHz >75 дБ IEC 60169-1-3
efficiency at 1 GHz >40 дБ IEC 60169-1-3
Різноманітні випробування проводилися з парами роз’ємів JH-FGG і JH-EGG з хромованою латунною оболонкою та ізолятором PEEK.
Чоловічий прямий штекер JH-FGG серії B

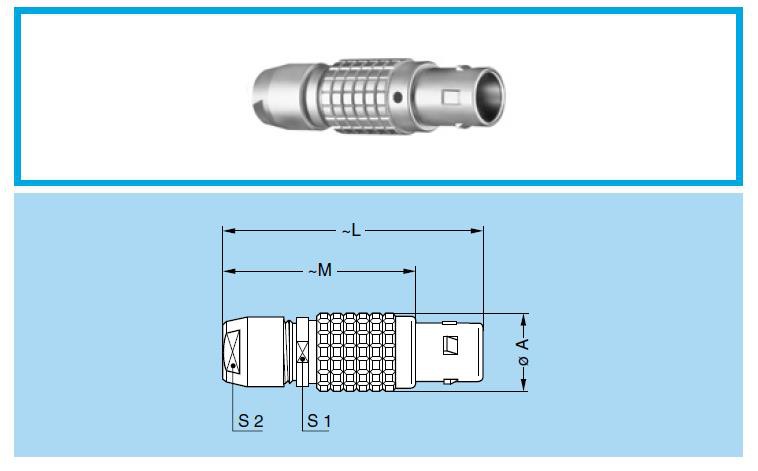

JH-FGG Прямий штекер, ключ (G) або ключі (A…M і R),цанга для кабелю
| довідка | Розміри (мм) | |||||
| Модель | Серія | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Прямий штекер, шпонка (G) або ключі (A…M), кабельна цанга тагайка для встановлення рельєфу вигину
| довідка | Розміри (мм) | |||||
| Модель | Серія | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Подробиці

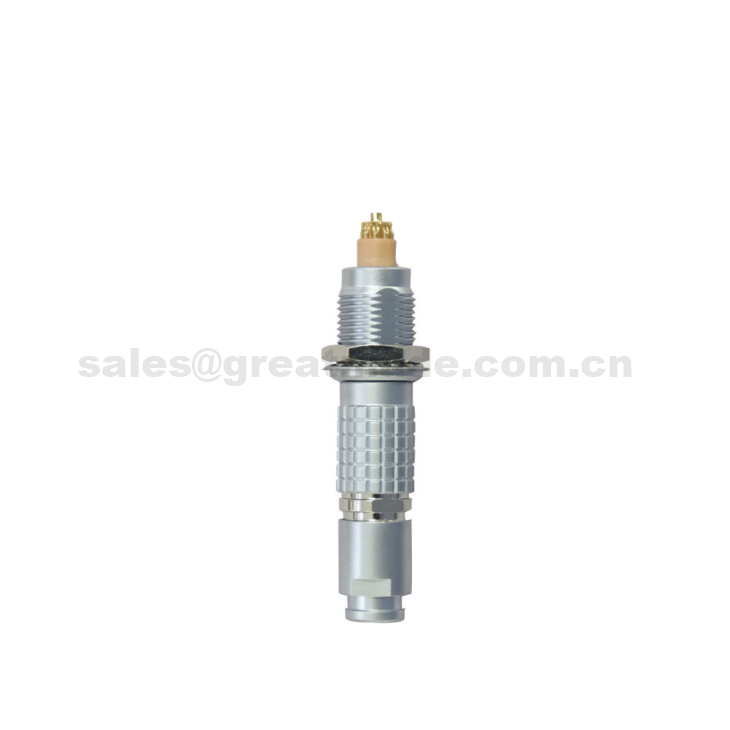

Назва виробу: двотактний самофіксуючий багатополюсний прямий роз’єм
Походження: Китай Фірмове найменування: Greatmade Тип: кругова штовхання
Навколишнє середовище: в приміщенні Стать: жінка/чоловічий Обробка поверхні: перламутровий хром
Контакт: від 2 до 16 контактів Ступінь IP: IP50 Тип контакту: пайка
Контактна обробка: Позолочене покриття Витривалість: Понад 5000 разів Push-pull Матеріал корпусу: Хромована латунь
Матеріал ізолятора: PPS Застосування: Автомобільний/Зв'язок/Промисловість/Світлодіодний дисплей
Упаковка
1 PCS конектор в поліетиленовому пакеті
50-100 Роз’єми PCS у коробочці/мультфільмі
- Порт: Шеньчжень, Китай
FAQ
Q1: Як працює двотактний роз'єм?
Роз’єми Push-Pull успішно запобігають випадковому від’єднанню завдяки використанню міцного механізму самозамикання, який дозволяє з’єднати роз’єм, вставивши вилку в розетку. Однак з’єднання не можна розірвати, просто потягнувши за нього.
Q2: Чи можете ви виготовляти індивідуальні замовлення продуктів? Замовлення OEM чи ODM?
звичайно Завдяки досвіду виробництва OEM та ODM ми можемо надати вам універсальні рішення для індивідуальних роз’ємів.
Q3: Ви надаєте безкоштовний зразок?
Ні, і вам потрібно заплатити за доставку.
Q4: Як ви транспортуєте товари?
Згідно з нашими вимогами, це може здійснюватися авіаційним/морським транспортом/експрес-доставкою (наприклад, DHL/UPS/FEDEX).
