Стандартний ключ серії B LH-FGG/EGG
Характерною особливістю цієї серії роз’ємів є система ключа, яка забезпечує більшу щільність контакту та запобігає будь-яким помилкам у вирівнюванні. Різноманітні варіанти ключів запобігають небажаному перехресному сполученню подібних з’єднувачів. Також можливе використання обтискних контактів для скорочення часу монтажу кабелю. Ці серії роз’ємів включають діапазон від 0B до 5B, а також 00 багатополюсний і 2G (скорочена версія серії 2B), також доступні деякі вакуумно-герметичні моделі.
Для застосувань, які вимагають швидкого та безпечного замикання Push-Pull, серія B JH-EGG забезпечує гнучкий, корисний, міцний та надійний круглий багатополюсний роз’єм.
Система самозамикання дозволяє з'єднати роз'єм, просто вставивши штекер аксіально в гніздо.
Після міцного замикання з’єднання неможливо розірвати, потягнувши за кабель або будь-яку іншу складову частину, окрім зовнішньої роз’ємної втулки.
Це робить його ідеальним вибором для процесів виробництва та тестування напівпровідників, тестування та вимірювання, приладів, медичних пристроїв, досліджень та аудіо/відео додатків.
ОСНОВНІ РИСИ:
Роз'єми серії B забезпечують такі основні функції:
– безпека самофіксуючої системи Push-Pull – багатополюсні типи від 2 до 64 контактів
– контакти для пайки, обтиску або друку (прямі або колінчасті) – висока щільність упаковки для економії місця
– Екранування на 360 градусів для повного захисту від ЕМС. – система ключа (стандарт ключа «G»)
– кілька ключових параметрів, щоб уникнути перехресного сполучення подібних роз’ємів для вирівнювання роз’ємів
Розділ частини, що показує внутрішні компоненти
| НІ. |
Стаціонарна розетка |
Пряма вилка |
| 1. |
Зовнішня оболонка |
Зовнішня оболонка |
|
2. |
земляний вінець |
втулка-засувка |
| 3. |
стопорне кільце |
цангова гайка |
|
4. |
шестигранна гайка |
розділений носій вставки |
| 5. |
стопорна шайба |
ізолятор |
| 6. |
ізолятор |
чоловічий контакт |
| 7. |
жіночий контакт |
цанга |
Технічні характеристики
Механіко-кліматичний
Характеристика Значення Стандарт
Endurance >5000 циклів IEC 60512-5 тест 9a
Вологість до 95 відсотків при 60 градусах С
Діапазон температур - 55 градусів C плюс 250 градусів C
Стійкість до вібрації 10-2000 Гц, 15 г IEC 60512-4 тест 6d
Ударостійкість Ударостійкість IEC 60512-4 тест 6c
Випробування на корозію сольовим туманом > 144 години IEC 60512-6 випробування 11f
Індекс захисту (сполучений) IP50 IEC 60529
Кліматична категорія 55/175/21 IEC 60068-1
Електричний
Характеристика Значення Стандарт
Екранування at 10 MHz >75 дБ IEC 60169-1-3
efficiency at 1 GHz >40 дБ IEC 60169-1-3
Різноманітні випробування проводилися з парами роз’ємів JH-FGG і JH-EGG з хромованою латунною оболонкою та ізолятором PEEK.

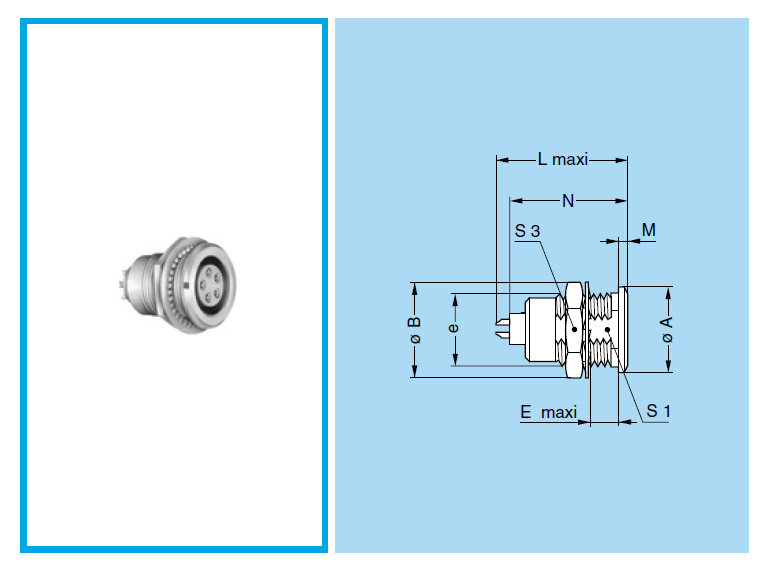

JH-EGG Гніздо фіксоване гніздо серії B
JH-ЯЙЦЕ Фіксована розетка, кріплення гайки, ключ (G) або ключі (A…M і R)
| довідка | Розміри (мм) | |||||||||
| Модель | Серія | A | B | e | E | L | M | N | S1 | S3 |
| JH-ЯЙЦЕ | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-ЯЙЦЕ | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-ЯЙЦЕ | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-ЯЙЦЕ | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-ЯЙЦЕ | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-ЯЙЦЕ | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-ЯЙЦЕ | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Подробиці

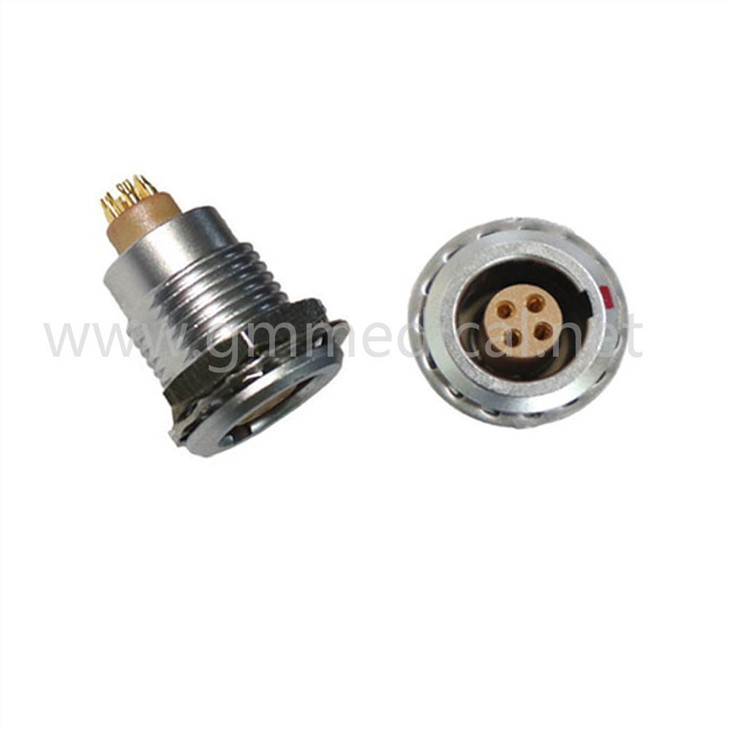

Назва виробу: фіксована розетка з багатополюсним роз’ємом із самозамиканням
Походження: Китай Фірмове найменування: Greatmade Тип: кругова штовхання
Навколишнє середовище: в приміщенні Стать: жінка/чоловічий Обробка поверхні: перламутровий хром
Контакт: від 2 до 16 контактів Ступінь IP: IP50 Тип контакту: пайка
Контактна обробка: Позолочене покриття Витривалість: Понад 5000 разів Push-pull Матеріал корпусу: Хромована латунь
Матеріал ізолятора: PPS Застосування: Автомобільний/Зв'язок/Промисловість/Світлодіодний дисплей
Упаковка
1 PCS конектор в поліетиленовому пакеті
50-100 Роз’єми PCS у коробочці/мультфільмі
- Порт: Шеньчжень, Китай
- Час виконання:
-
Кількість (шт.) 1 - 200 201 - 500 >500 Час виконання (днів) 5 7 Підлягає переговорам
FAQ
Q1: Як працює двотактний роз'єм?
Роз’єми Push-Pull успішно запобігають випадковому від’єднанню завдяки використанню міцного механізму самозамикання, який дозволяє з’єднати роз’єм, вставивши вилку в розетку. Однак з’єднання не можна розірвати, просто потягнувши за нього.
Q2: Чи можете ви виготовляти індивідуальні замовлення продуктів? Замовлення OEM чи ODM?
звичайно Завдяки досвіду виробництва OEM та ODM ми можемо надати вам універсальні рішення для індивідуальних роз’ємів.
Q3: Ви надаєте безкоштовний зразок?
Ні, і вам потрібно заплатити за доставку.
Q4: Як ви транспортуєте товари?
Згідно з нашими вимогами, це може здійснюватися авіаційним/морським транспортом/експрес-доставкою (наприклад, DHL/UPS/FEDEX).
