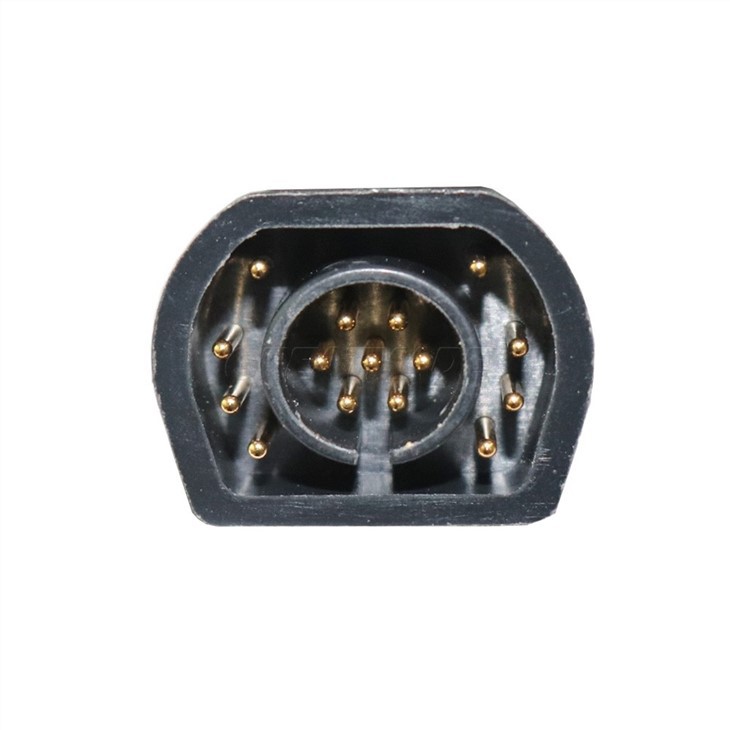

суміснийZoll 15-контактний ЕКГ-кабель з 10 проводами для серії M і E, IEC/граббер
Електрокардіограма (ЕКГ) — це простий тест, який можна використовувати для перевірки серцевого ритму та електричної активності. Датчики, прикріплені до шкіри, використовуються для визначення електричних сигналів, які виробляє ваше серце щоразу, коли воно б’ється.
опис
Назва виробу: ЕКГ-кабель прямого підключення з дротами
OEM/ODM: так
♦ Сумісний бренд: Zoll
♦ Сумісна модель:
Це цілісний формований сумісний одноступінчастий кабель пацієнта Zoll для дефібриляторів серії E та M. Включає магістральний кабель, кінцівки та V-подібні відведення. 11-футовий кабель.
OEM №: 8000-1007-01, 8000-1007-02
Специфікація:
1. Інтерфейс: 15 контактів, 10 проводів
2. Довжина: 3,5 м,
3. матеріал: Медичний ТПУ
4. Тип: доступні AHA/ IEC, Snap/ Clip/ din 3.0/banana 4.0
3. Гарантія: 6 місяців
4. Пропозиція OEM/ODM
Переваги продукту:
1. Інтегрований роз'єм, надійний і простий у чищенні;
2. Кольоровий код роз'єму електрода, який легко читати та використовувати;
3. Чудова ефективність екранування та захист від перешкод, краща якість сигналу.
Картина
Розміщення електродів
Залежно від місцевого використання дроти відведень ЕКГ позначаються певними етикетками. Зверніться до наведеної нижче таблиці, щоб переглянути етикетки та кольорові коди для різних наборів електродів.
| Місцезнаходження | Етикетки AHA | Етикетки IEC |
| Права рука | RA (білий) | R (червоний) |
| Ліва рука | LA (чорний) | L (жовтий) |
| Права нога | RL (зелений) | N (чорний) |
| Ліва нога | LL (червоний) | F (зелений) |
| груди | V1 | C1 |
| груди | V2 | C2 |
| груди | V3 | C3 |
| груди | V4 | C4 |
| груди | V5 | C5 |
| груди | V6 | C6 |
Правильна підготовка шкіри та використання належних електродів дуже важливі для гарної якості сигналу.
Якщо необхідно, підготуйте шкіру пацієнта до застосування електрода, виконавши:
• Гоління або стрижка зайвого волосся в місці електрода.
• Очищення жирної шкіри спиртовою серветкою.
• Швидко потріть місце, щоб висохнути.
• Уникайте розміщення електродів над сухожиллями та великими м’язовими масивами.
Помістіть електроди на пацієнта. Всі електроди повинні бути підключені.
Під час отримання 12-ЕКГ у відведеннях від спокійних пацієнтів, які лежать на спині, ми рекомендуємо розміщувати електроди для кінцівок будь-де вздовж щиколоток і зап’ястя. Коли хворому важко залишатися нерухомим через
тремтіння, тремтіння м'язів або рух транспортного засобу, для кращих результатів помістіть електроди кінцівок на грудну клітку пацієнта. (Зверніться до наступних двох схем для розміщення електродів кінцівки).
Розмістіть прекордіальні електроди на грудній клітці в таких місцях:
V1: Четвертий міжребровий простір на правому краю грудини пацієнта.
V2: Четвертий міжребровий простір на лівому краю грудини пацієнта.
V3: П'яте ребро, між відведеннями V2 і V4.
V4: П’яте міжребер’я на середньоключичній лінії пацієнта.
V5: ліва передня пахвова лінія пацієнта на горизонтальному рівні V4.
V6: ліва середня пахвова лінія пацієнта на тому ж горизонтальному рівні, що й V4 і V5
Визначення положення V1 (четвертого міжребер’я) є критично важливим, оскільки це контрольна точка для визначення розташування решти V-подібних відведень. Щоб знайти позицію V1:
1. Покладіть палець на верхню частину яремної вирізки (див. малюнок нижче).
2. Повільно перемістіть палець униз приблизно на 1,5 дюйма (3,8 сантиметра), доки не відчуєте невеликий горизонтальний виступ або підвищення. Це «кут Луї», де манубрій з’єднується з тілом груднини.
3. Знайдіть друге міжребер'я з правого боку пацієнта, латеральніше та трохи нижче "кута Луї".
4. Проведіть пальцем вниз ще на два міжребер’я до четвертого міжребер’я, яке є положенням V1.
Примітка. Розміщуючи електроди на пацієнтках, завжди розміщуйте електроди V3-V6 під грудьми
ніж на грудях.
FAQ
Що таке кабелі ЕКГ?
Електроди ЕКГ забезпечують зв’язок між електродами, накладеними пацієнтом, і різними телеметричними пристроями та блоками моніторингу біля ліжка, що дозволяє здійснювати неінвазивний моніторинг електричних імпульсів, що генеруються серцем протягом певного періоду часу, що призводить до електрокардіограми.
З чого зроблені кабелі ЕКГ?
Кабелі ЕКГ і проводи відведень ЕКГ виготовляються з таких матеріалів, як термопластичний еластомер (TPE), термопластичний поліуретан (TPUA), ПВХ або силікон. TPE є основним матеріалом, який використовується завдяки своїй довговічності, міцності та сумісності, а також забезпечує безпеку та комфорт пацієнтам.
Яка різниця між ЕКГ і ЕКГ?
Немає різниці між ЕКГ та ЕКГ. Обидва стосуються однієї процедури, однак одна англійською мовою (електрокардіограма – ЕКГ), а інша – німецькою мовою (elektrokardiogramm – ЕКГ). У Сполучених Штатах прийнято використовувати німецьку "ЕКГ", оскільки звучання "ЕКГ" дуже схоже на іншу процедуру, яка називається ЕЕГ.
ЕКГ/ЕКГ — це процедура реєстрації електричної активності серця протягом певного періоду часу за допомогою електродів, стратегічно розміщених на тілі. Найпоширеніша ЕКГ називається 12-ЕКГ у відведеннях.
